Inkmagine 登入流程再進化：透過 Gateway 提升系統穩定性

• 撰文：Satoshi

• 個人部落格： Medium

Inkmagine 秉持「最小化系統」設計理念，旨在提升系統彈性，避免因共用資料結構而限制功能開發。為實現多系統間流暢登入體驗，我們於 Gateway (API 中介系統) 開發前導入Member (SSO 會員系統）。然而，隨著使用者規模增長，SSO 系統需承擔更高的流量壓力，為確保登入服務的穩定性，我們延續最小化系統概念，開發中介系統作為登入及資料存取的統一窗口。此舉能有效分散 SSO 系統的負載，提升整體系統的安全與穩定性。

本次分享內容將聚焦於登入流程架構的演進與相關優化：

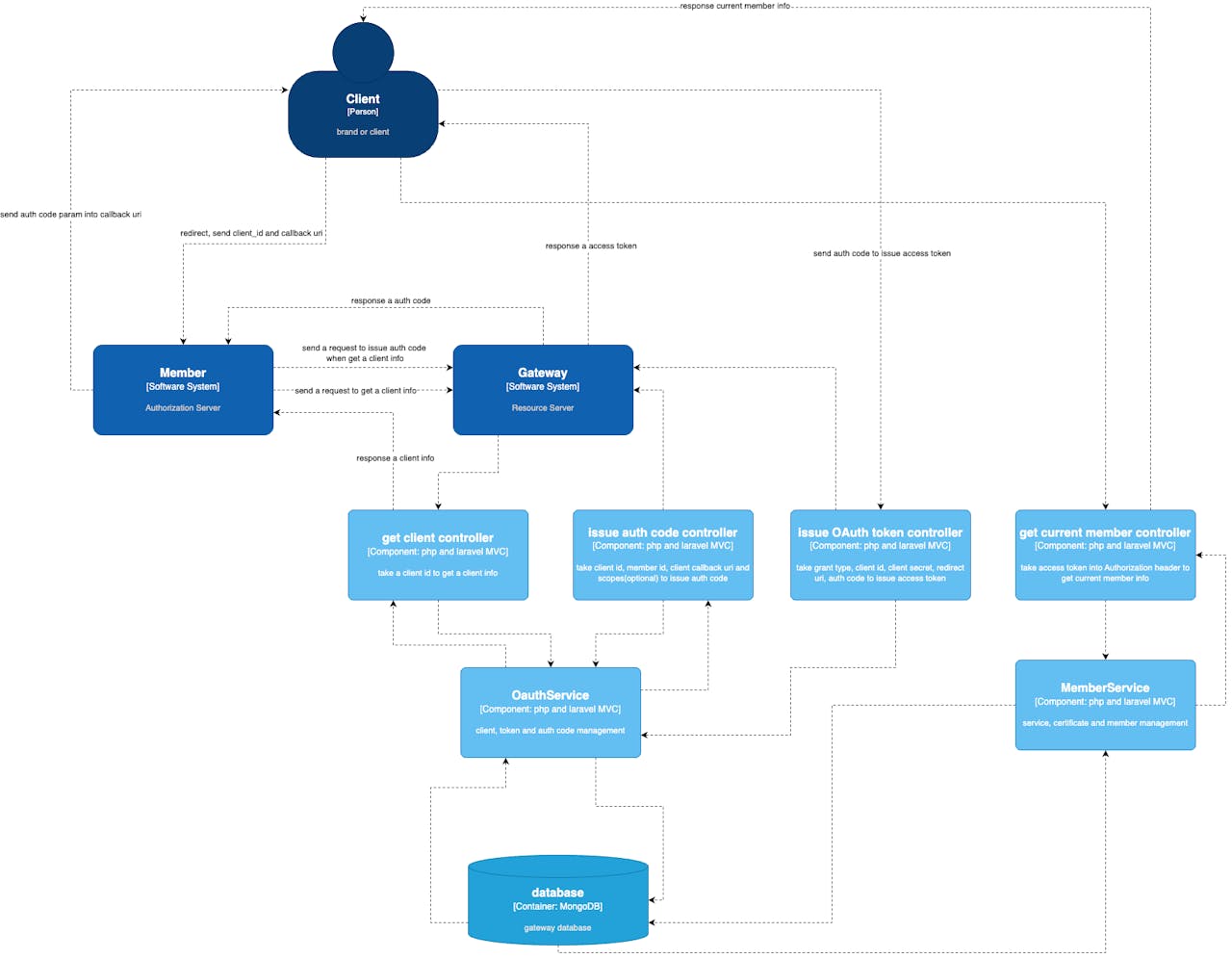

登入流程架構

OAuth 流程簡述

• Client --> Authorization Server: 轉導向至Member(Authorization Server)

• Authorization Server: 對Client帶入的資料驗證,包含member, OAuth client

• Authorization Server --> Resource Server: Authorization Server向Resource Server取得OAuth client及auth code

• Authorization Server --> Client: auth code帶入並轉發回Client

• Client --> Resource Server: Client拿著auth code向Gateway(resource server)取得token

• Resource Server --> Client: Gateway回傳token給client

• Client --> Resource Server: Client帶著token向Gateway取得相關資源

需求及開發項目

• 媒體網站端（Client)
  • 需求：調整會員登入驗證，由 Member 改串接 Gateway。
  • 開發項目：
    • OAuth client ID 由 Member OAuth client ID 改為 Gateway OAuth client ID。
    • 移除提供給 Member 的 OAuth hook，改串接 Gateway 提供的 hook 規格 (https://gateway.inkmaginecms.com/docs/#/webhook/member)。
• Member
  • 需求：接收媒體網站端或用戶端登入請求；若 Client 提供的 OAuth client ID 為 Gateway 的，則將 Client 傳入的 OAuth client 參數轉發給 Gateway 進行驗證；驗證通過後，核發 auth code 給 Member，並將 Gateway 核發的 auth code 轉發回 Client。
  • 開發項目：
    • 串接 Gateway 的 get OAuth Client API。
    • 串接 Gateway 的 issue auth code API。

• Gateway

  • 需求：驗證 Member 傳入的 OAuth client ID，核發 auth code 給 Member；Client 持 auth code 向 Gateway 請求 access token，並使用該 token 向 Member 取得會員資料。
  • 開發項目：
    • get OAuth Client API。
    • issue auth code API。
    • issue access token API。
    • get current Member API。

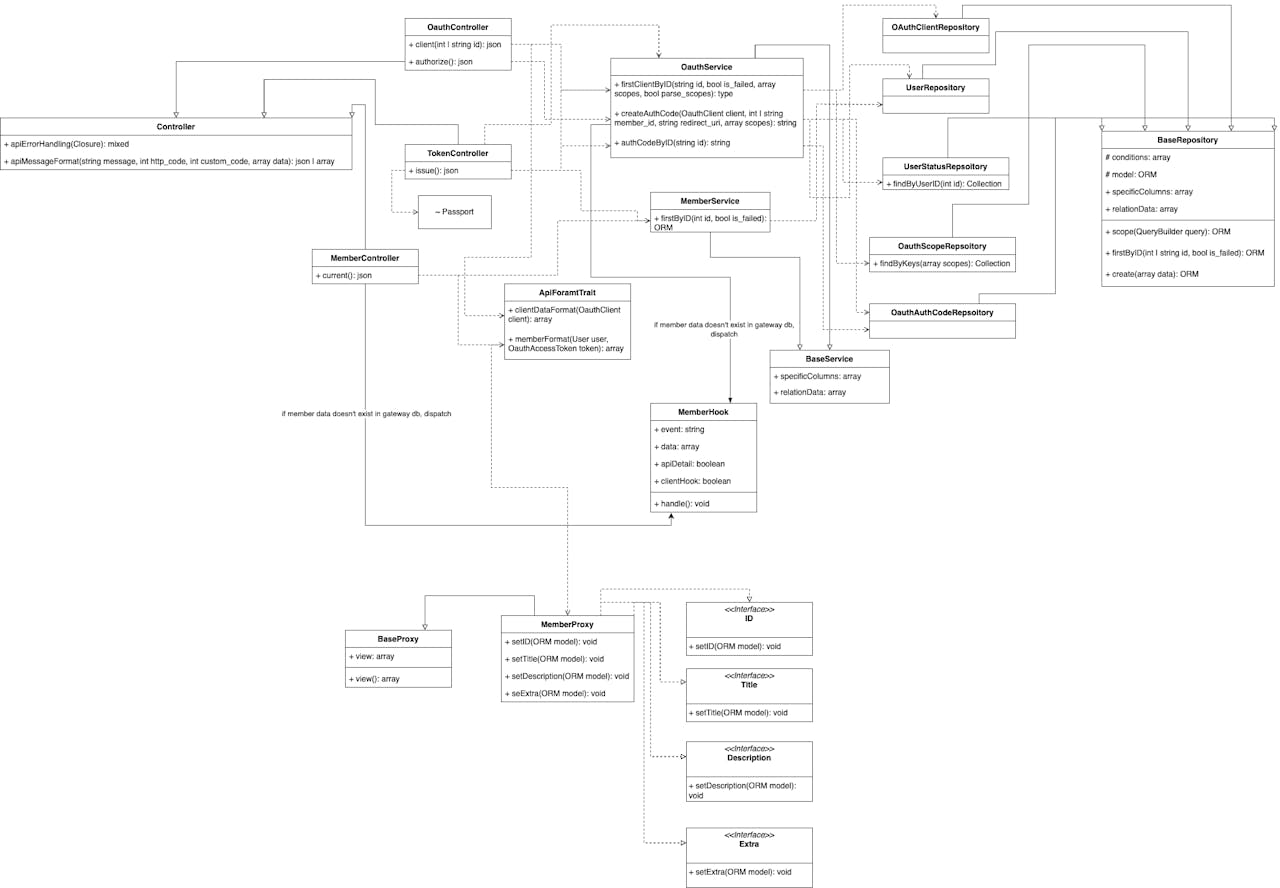

程式架構

• 說明：
  • OAuthService: 負責OAuth Client、OAuth Auth Code、OAuth Scopes等資源調度及業務邏輯處理。
  • MemberService: 負責 Member、Services、Certificate 等資源調度及業務邏輯處理。
  • OauthAuthCodeRepository: 管理 OAuth Auth Code 資料存取。
  • OauthClientRepository: 管理 OAuth Client 資料存取。
  • OauthScopeRepository: 管理 OAuth Scope 資料存取。
  • UserRepository: 管理 Member 資料存取。
  • UserStatusRepository: 管理 Member Status 資料存取。
  • ApiFormatTrait: 負責將資料轉換為 API 所需格式，透過 MemberProxy 進行轉換。
  • MemberHook: 處理接收到的 hook 請求，進行對應的資料存取。
• 流程：Controller 透過各 Service 向 Repository 取得資料，Service 進行業務邏輯整合後回傳給 Controller。Controller 再利用 ApiFormatTrait 轉換資料格式，並透過 apiMessageFormat 整理 API Response 格式 (Controller 流程邏輯置於 apiErrorHandling 中以統一處理異常)。

轉 MongoDB 的調整

• 資料庫選型考量：因專案特性，需高吞吐量、大資料量儲存及一定程度的資料一致性，故選用 MongoDB，並依官方建議安裝 mongodb/laravel-mongodb 套件。
• 開發注意事項：
  • Migration 檔案中的 BluePrint 類別需替換為 MongoDB\Laravel\Schema\Blueprint。
  • 一般 ORM Model 繼承的 Model 需替換為 MongoDB\Laravel\Eloquent\Model；會員 ORM Model 繼承的 Authenticate Model 需替換為 MongoDB\Laravel\Auth\User as Authenticatable。
  • Index 使用 B tree 結構，建立複合索引時需遵循最左原則。
  • 建立複合式index時，建議遵循ESR rule
  • 對於包含 "or" 條件且需排序的查詢，建議將每個 "or" 的 key 與排序的 key 綁定為獨立索引，以利 optimizer 進行 merge index query。
  • 不支援 nested transaction。
  • 使用 transaction 時需確保在 60 秒內完成。

issue authorization code API 優化

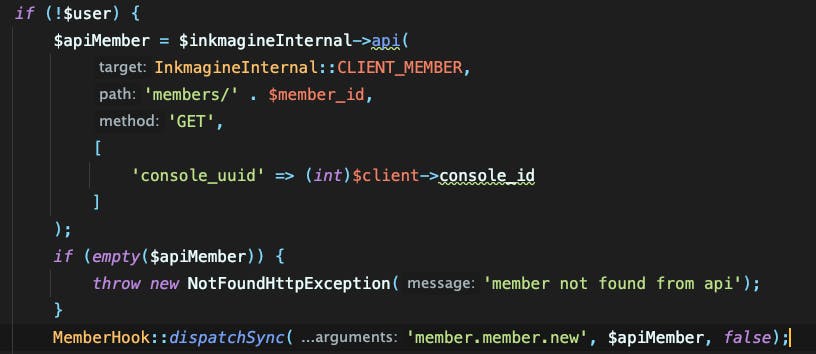

• 當 Gateway 資料庫中不存在會員資料時，向 Member 的 JWT API 發送請求以取得會員資料，並觸發 MemberHook job 進行資料新增。

• 當 Gateway 資料庫中不存在會員 console 資料時，向 Member 的 JWT API 發送請求以取得會員資料，並觸發 MemberHook job 進行資料新增。

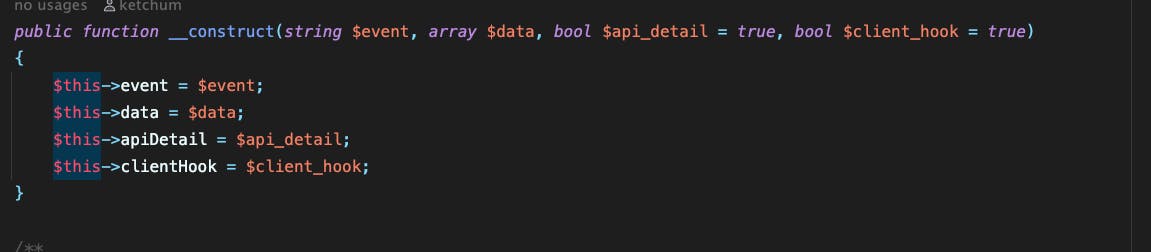

• 為 MemberHook 加入第三個參數，允許呼叫方控制是否向 Member 的 JWT API 發送請求取得會員資料。

背景說明：測試期間發現登入速度變慢，經追查發現，當檢查會員是否存在於 Gateway 資料庫時，若不存在，會再次向 Member 的 JWT API 驗證，但因為呼叫 MemberHook時，也會再去對 Member 的 JWT API 發送請求取得會員相關資料。為避免重複請求，在呼叫 MemberHook 時增加參數進行控制。

會員 collection index 調整

• 問題描述：原始會員資料在 status key 下的儲存結構為 {"status":{"_id":{"1":true}}}。原預期針對 "status" 建立索引即可在以特定 console (_id 為例) 的狀態進行查詢時命中索引。
• 發現：要針對 _id 為 1 的狀態條件下查詢，並要使 query 命中 index 的話，需要將 "_id"  底下的 "1" 這個 key 單獨建立 index，例如: db.your_collection.createIndex({"status._id.1":1})，這樣才能使 MongoDB 的Optimizer 使用 index 做條件查詢。
• 考量：Inkmagine 服務系統中 console 可能動態增減，原儲存結構不利於此情境，因為 console 的增刪需要手動維護索引。
• 解決方案：將 status 資訊獨立拆分為另一個 collection 儲存，並在該 collection 下建立索引，以提升查詢效率及維護彈性。

以上分享，若有任何回饋，歡迎聯繫我們
